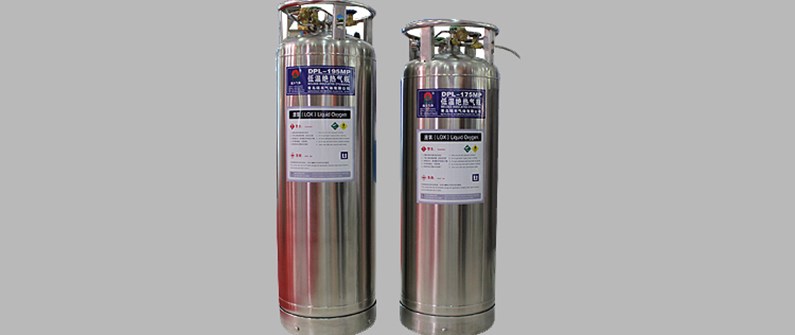

دوئرها یا سیلندرهای مایع، مخازن تخصصی نگهداری گازهای مایعشده مانند اکسیژن، نیتروژن و آرگون هستند که در دماهای بسیار پایین و بهصورت ایمن ذخیره و مصرف میشوند. برخلاف سیلندرهای گاز فشرده، در دوئرها گاز به حالت مایع نگهداری میشود که این موضوع باعث افزایش چشمگیر حجم گاز قابل استفاده، کاهش نوسان فشار و تأمین پایدار گاز در مصرفهای پیوسته میشود.
دوئرها به دلیل ساختار دوجداره، عایق خلأ و تجهیزات کنترلی دقیق، نقش مهمی در صنایع پزشکی، فولاد، آزمایشگاهی و غذایی دارند. در این مقاله بهطور کامل با ساختار، نحوه عملکرد، انواع دوئرها بر اساس نوع گاز، تفاوت آنها با سیلندرهای گاز فشرده و مخازن کرایوژنیک ثابت، کاربردها و نکات مهم ایمنی و خرید دوئر آشنا میشوید.
دوئر یا سیلندر مایع چیست؟
دوئر یک مخزن تحت فشار کرایوژنیک است که برای نگهداری، حمل و توزیع گازهایی که در دماهای بسیار پایین به حالت مایع در میآیند، استفاده میشود.
نکتهی کلیدی اینجاست که دوئر فقط یک «مخزن» نیست؛ یک سیستم ذخیرهسازی کامل است که همزمان سه وظیفه را انجام میدهد:
- نگه داشتن گاز در دمای بسیار پایین
- کنترل فشار داخلی ناشی از تبخیر
- تحویل گاز یا مایع به مصرفکننده با دبی مشخص
به همین دلیل، دوئرها همیشه به مجموعهای از تجهیزات کنترلی، ایمنی و تنظیم فشار مجهز هستند و نمیشود آنها را با سیلندرهای معمولی مقایسه کرد.

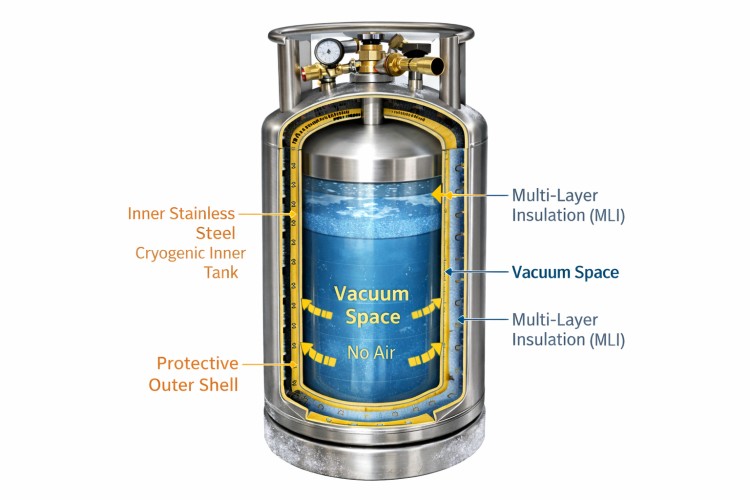

ساختار داخلی دوئرها به چه صورت است؟
ساختار دوئر از نظر مهندسی، مهمترین بخش آن است.
مخزن داخلی:
محل نگهداری گاز مایع. این بخش معمولاً از فولاد ضدزنگ (Stainless Steel) ساخته میشود تا هم مقاومت مکانیکی داشته باشد، هم در دماهای کرایوژنیک دچار شکنندگی نشود.
مخزن خارجی:
پوستهی محافظ که از مخزن داخلی در برابر ضربه، رطوبت و شرایط محیطی محافظت میکند.
فضای خلأ بین دو جداره:
این فضا تخلیهی هوا شده و به خلأ عمیق میرسد. گاهی داخل آن از عایقهای چندلایه (MLI) هم استفاده میشود.
نتیجه؟ انتقال حرارت تقریباً به حداقل ممکن میرسد.
اگر این خلأ آسیب ببیند، نرخ تبخیر بهشدت بالا میرود و دوئر عملاً کاراییاش را از دست میدهد.
رفتار گاز مایع داخل دوئر؛ تبخیر کنترلشده، نه تصادفی
هیچ دوئری وجود ندارد که بتواند گاز مایع را بدون ذرهای تبخیر نگه دارد. حتی پیشرفتهترین دوئرها هم بهطور طبیعی مقدار بسیار کمی تبخیر دارند. نکتهی مهم اما اینجاست که این تبخیر قابل پیشبینی و تحت کنترل است، نه رهاشده و ناگهانی.
وقتی بخشی از گاز مایع داخل دوئر به حالت گازی تبدیل میشود، حجم آن افزایش پیدا میکند و همین موضوع باعث بالا رفتن فشار داخل مخزن میشود. این فشارِ ایجادشده بهصورت حسابشده در طراحی دوئر لحاظ شده و از آن برای انتقال گاز به سمت مصرفکننده استفاده میشود؛ یعنی همان فشاری که باعث میشود گاز بهطور یکنواخت وارد خط مصرف شود.
در صورتی که فشار داخلی از محدودهی ایمن بالاتر برود، سیستمهای ایمنی دوئر وارد عمل میشوند و با تخلیهی کنترلشده، فشار را به سطح مجاز برمیگردانند. به همین دلیل، تبخیر در دوئر نهتنها یک نقص محسوب نمیشود، بلکه بخشی از منطق عملکرد آن است و به پایداری و ایمنی سیستم کمک میکند.

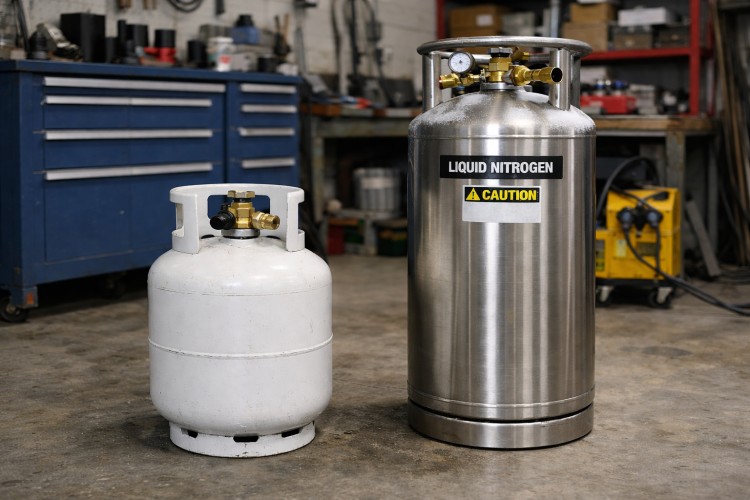

تفاوت بنیادی دوئر با سیلندرهای گاز فشرده
برای درک تفاوت واقعی دوئر و سیلندر گاز فشرده، باید اول ببینیم گاز چطور ذخیره میشود و این موضوع چه تأثیری روی مصرف، ایمنی و هزینه دارد.
در سیلندرهای گاز فشرده، گاز مستقیماً به همان حالت گازی و تحت فشار بسیار بالا ذخیره میشود. معمولاً این فشار در محدودهی حدود ۲۰۰ بار است. در چنین شرایطی، مقدار گازی که میتوان داخل یک سیلندر جا داد محدود است و هرچه گاز مصرف میشود، فشار داخل سیلندر بهتدریج کاهش پیدا میکند. این افت فشار، مستقیماً روی دبی خروجی و یکنواختی مصرف اثر میگذارد. به همین دلیل، در مصرفهای پیوسته یا حساس، سیلندرهای گاز فشرده معمولاً ناپایدار عمل میکنند و نیاز به تعویض یا تنظیم مداوم دارند.
از طرف دیگر، در دوئرها گاز ابتدا به حالت مایع درآورده میشود و سپس در دمای بسیار پایین ذخیره میگردد. این تفاوت ظاهراً ساده، در عمل یک مزیت بزرگ ایجاد میکند. هر واحد حجم از گاز مایع، معادل چند صد برابر همان گاز در حالت عادی است. یعنی یک دوئر با حجم نسبتاً محدود میتواند مقدار بسیار زیادی گاز قابل مصرف در اختیار مجموعه قرار دهد.
نکتهی مهمتر این است که فشار در دوئر نقش اصلی ذخیرهسازی را بازی نمیکند، بلکه نتیجهی تبخیر کنترلشدهی گاز مایع است. به همین دلیل فشار کاری در دوئرها معمولاً پایینتر، پایدارتر و قابلکنترلتر از سیلندرهای گاز فشرده است. این پایداری فشار باعث میشود گاز با دبی یکنواخت و کیفیت ثابت به خط مصرف برسد؛ بدون افت ناگهانی، بدون نوسان و بدون نیاز به تعویض مکرر منبع.
بهصورت عملی، اگر مصرف شما مقطعی، محدود و کوتاهمدت باشد، سیلندر گاز فشرده میتواند پاسخگو باشد. اما وقتی مصرف پیوسته است، حجم مصرف بالاست یا فرآیند نسبت به نوسان فشار حساس است، استفاده از دوئر بهمراتب منطقیتر، ایمنتر و اقتصادیتر خواهد بود. به همین دلیل است که دوئرها بهعنوان راهکار اصلی در کاربردهای صنعتی، درمانی و تحقیقاتی شناخته میشوند، نه برای مصرفهای مقطعی و سبک.

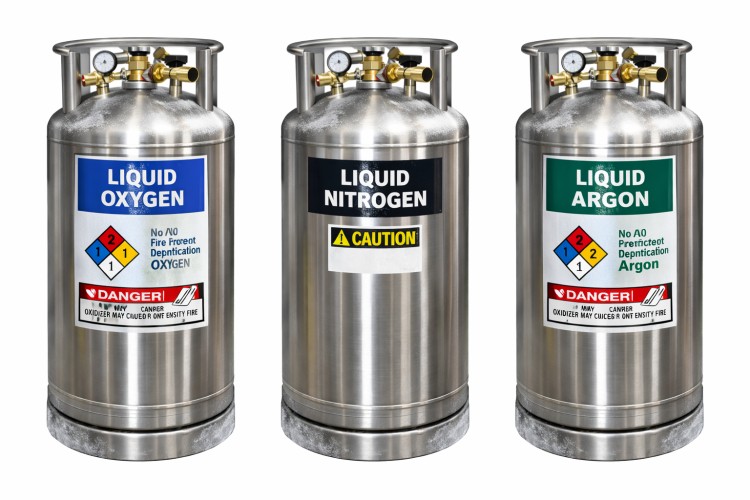

انواع دوئرها بر اساس نوع گاز مایع
هرچند از بیرون ممکن است دوئرها شبیه هم به نظر برسند، اما در عمل، نوع گاز مایع تعیینکنندهی طراحی، تجهیزات ایمنی و نحوهی بهرهبرداری از دوئر است. تفاوت خواص فیزیکی و شیمیایی گازها باعث میشود هر دوئر الزامهای خاص خودش را داشته باشد.
دوئر اکسیژن مایع
اکسیژن مایع از نظر ایمنی، حساسترین گاز مایع صنعتی به شمار میرود. خود اکسیژن قابل اشتعال نیست، اما بهشدت تقویتکنندهی احتراق است. یعنی در حضور اکسیژن غلیظ، موادی که در شرایط عادی بهسختی میسوزند، میتوانند بهراحتی شعلهور شوند.
به همین دلیل، دوئرهای مخصوص اکسیژن باید با استانداردهای سختگیرانهای ساخته و نگهداری شوند. تمام سطوح داخلی این دوئرها باید کاملاً تمیز و عاری از هرگونه چربی، روغن یا ذرات آلاینده باشند. وجود حتی مقدار بسیار کمی آلودگی میتواند در تماس با اکسیژن مایع یا گاز پرفشار، خطر آتشسوزی یا انفجار ایجاد کند.
همچنین شیرآلات، اتصالات و تجهیزات کنترلی مورد استفاده در این دوئرها باید مخصوص اکسیژن باشند و از موادی ساخته شوند که با این گاز واکنشپذیر نیستند.
دوئرهای اکسیژن مایع بیشترین کاربرد را در بیمارستانها و مراکز درمانی برای تأمین پایدار اکسیژن، در صنایع فولاد و ذوب فلزات برای بهبود فرآیند احتراق و در برشکاریهای سنگین صنعتی دارند. در همهی این کاربردها، ایمنی و پاکیزگی سیستم حرف اول را میزند.
دوئر نیتروژن مایع
نیتروژن مایع پرمصرفترین گاز مایع در صنایع غیرسوختی است. ویژگی شاخص آن، بیاثر بودن شیمیایی است؛ به این معنا که بهطور مستقیم در واکنشهای شیمیایی شرکت نمیکند و باعث خوردگی یا احتراق نمیشود. همین ویژگی، نیتروژن مایع را به یک ابزار ایدهآل برای خنککاری، انجماد و حفاظت از مواد حساس تبدیل کرده است.
دوئرهای نیتروژن مایع معمولاً در نگهداری نمونههای زیستی و آزمایشگاهی، صنایع غذایی برای انجماد سریع محصولات، خنککاری تجهیزات خاص و کاربردهای پژوهشی مورد استفاده قرار میگیرند. در این دوئرها، تمرکز اصلی طراحی روی حفظ دمای پایین و کاهش نرخ تبخیر است، نه مقابله با خطر اشتعال.
با این حال، نیتروژن مایع بیخطر مطلق نیست. تبخیر آن میتواند باعث کاهش میزان اکسیژن محیط شود. در فضاهای بسته یا کمتهویه، این موضوع میتواند خطر خفگی ایجاد کند. به همین دلیل، استفاده از دوئر نیتروژن مایع همیشه باید همراه با تهویه مناسب و رعایت دستورالعملهای ایمنی باشد.
دوئر آرگون مایع
آرگون مایع معمولاً در کاربردهایی استفاده میشود که به کنترل دقیق محیط و کیفیت فرآیند نیاز دارند. آرگون گازی بیاثر و نسبتاً گرانقیمت است و ذخیرهسازی آن به صورت مایع در دوئر، از نظر اقتصادی کاملاً توجیهپذیر است؛ چون تلفات را به حداقل میرساند و امکان مصرف یکنواخت را فراهم میکند.
دوئرهای آرگون مایع بهطور گسترده در جوشکاریهای دقیق مانند روشهای TIG و MIG، صنایع فلزی حساس و فرآیندهای تولید نیمههادیها به کار میروند. در این کاربردها، حتی نوسانهای کوچک در فشار یا دبی گاز میتواند کیفیت نهایی محصول را تحت تأثیر قرار دهد. به همین دلیل، تجهیزات کنترلی دوئرهای آرگون باید دقت بالایی داشته باشند و تنظیم فشار و جریان گاز در آنها بهصورت کاملاً پایدار انجام شود.
کاربرد دوئرها در صنایع مختلف
دوئرها به دلیل قابلیت ذخیرهسازی ایمن و پایدار گازهای مایع، در صنایع مختلف نقش حیاتی دارند و استفاده از آنها باعث افزایش بهرهوری، ایمنی و کیفیت محصول میشود.
صنعت پزشکی
در مراکز درمانی، حتی چند دقیقه قطعی اکسیژن میتواند خطرناک باشد. دوئرها این امکان را فراهم میکنند که گاز بهصورت مطمئن ذخیره شده و به سیستم مرکزی بیمارستان متصل شود. مزایای اصلی استفاده از دوئر در این حوزه عبارتند از:
- ذخیرهسازی مطمئن اکسیژن برای مصرف طولانیمدت
- اتصال مستقیم به مانيفولد مرکزی بیمارستان
- کاهش دفعات تعویض سیلندر و سهولت بهرهبرداری
صنایع فولاد و فلزات
در فرآیندهای صنعتی، گازهایی مانند اکسیژن و آرگون مستقیماً روی کیفیت نهایی محصول تأثیر میگذارند. نوسان فشار یا دبی گاز میتواند باعث افت کیفیت جوشکاری، برشکاری یا ذوب فلز شود. دوئرها با حفظ فشار پایدار و یکنواخت، امکان تولید محصولی با کیفیت ثابت و استاندارد را فراهم میکنند.
آزمایشگاهها و مراکز تحقیقاتی
در پژوهشها و آزمایشهای علمی، دسترسی پیوسته به گازهایی مانند نیتروژن مایع و حفظ ثبات دما اهمیت بالایی دارد. دوئرها امکان فراهم کردن این شرایط را بهصورت پایدار فراهم میکنند و باعث افزایش دقت و تکرارپذیری آزمایشها میشوند.
صنایع غذایی
استفاده از نیتروژن مایع برای انجماد سریع محصولات غذایی، به حفظ کیفیت، طراوت و بافت آنها کمک میکند. مزایای انجماد با دوئر در صنایع غذایی شامل موارد زیر است:
- حفظ بافت و طعم طبیعی غذا
- افزایش مدت زمان نگهداری محصولات
- جلوگیری از افت کیفیت محصول و کاهش ضایعات
تفاوت دوئر با مخازن کرایوژنیک ثابت
دوئرها و مخازن کرایوژنیک ثابت هر دو برای نگهداری گازهای مایع در دماهای بسیار پایین استفاده میشوند، اما فلسفهی طراحی و نوع کاربرد آنها کاملاً متفاوت است. انتخاب بین این دو، بیشتر از آنکه یک تصمیم فنی صرف باشد، یک تصمیم اجرایی و اقتصادی است.
دوئرها معمولاً برای مصرفکنندههایی طراحی شدهاند که به حجم قابلتوجهی از گاز نیاز دارند، اما نه آنقدر زیاد که نصب یک مخزن ثابت بزرگ توجیهپذیر باشد. ظرفیت دوئرها محدودتر است، اما همین موضوع باعث میشود بتوان آنها را بهراحتی جابهجا کرد، در مدت زمان کوتاه نصب نمود و بدون تغییرات اساسی در زیرساخت، وارد مدار مصرف کرد. در بسیاری از موارد، دوئر تنها با اتصال به خط مصرف و رعایت چند الزام ایمنی ساده، آمادهی بهرهبرداری میشود. به همین دلیل، دوئرها گزینهای انعطافپذیر برای کارخانهها، بیمارستانها و مجموعههایی هستند که مصرف متوسط تا نسبتاً بالا دارند یا احتمال تغییر محل مصرف در آنها وجود دارد.
در مقابل، مخازن کرایوژنیک ثابت برای مصرفهای بسیار بالا و مداوم طراحی میشوند. این مخازن ظرفیت بسیار زیادی دارند و بهصورت دائمی در یک محل مشخص نصب میشوند. نصب آنها نیازمند اجرای فونداسیون مناسب، جانمایی دقیق، لولهکشی گسترده، سیستمهای ایمنی پیشرفته و در بسیاری از موارد اخذ مجوزهای قانونی و نظارتی است. به همین دلیل، راهاندازی یک مخزن کرایوژنیک ثابت معمولاً زمانبرتر و پرهزینهتر از استقرار دوئر است، اما در مصرفهای حجیم، از نظر اقتصادی کاملاً بهصرفه خواهد بود.
بهطور خلاصه، اگر مصرف گاز شما بالا اما در حدی است که هنوز به انعطافپذیری، نصب سریع و امکان جابهجایی نیاز دارید، دوئر انتخاب منطقیتری است. اما اگر با مصرف بسیار بالا، پیوسته و بلندمدت سروکار دارید و فضای کافی برای اجرای زیرساخت در اختیار دارید، مخازن کرایوژنیک ثابت گزینهی مناسبتری خواهند بود. در نهایت، میزان مصرف، فضای در دسترس و برنامهی بلندمدت مجموعه تعیین میکند کدام راهکار انتخاب درستی است.
نکات ایمنی حیاتی در استفاده از دوئرها
- بررسی دورهای شیر اطمینان
- جلوگیری از ضربه و واژگونی
- تهویه مناسب محیط
- آموزش اپراتور
- ایمنی در دوئر، بخشی از بهرهبرداری است، نه یک گزینه اضافی.
ظرفیتها و مشخصات فنی دوئریا مخازن مایع اخوان کلانتری
دوئرها یا سیلندرهای مایع اخوان کلانتری، مخازنی قابل جابهجایی برای نگهداری و استفاده از گازهای مایع هستند که در ظرفیتهای متنوع، معمولاً در بازهی ۱۰۰ تا ۵۰۰ لیتر، عرضه میشوند. این تنوع ظرفیت باعث میشود مصرفکننده بتواند متناسب با میزان مصرف و شرایط محل استفاده، گزینهی مناسب را انتخاب کند.
یکی از مزیتهای مهم این نوع مخازن، امکان برداشت گاز به دو شکل مایع یا گاز است. بهگونهای که در بسیاری از کاربردها، گاز مورد نیاز مستقیماً از خود دوئر و بدون نیاز به نصب تبخیرکنندهی جداگانه تأمین میشود. این ویژگی، هم فرآیند راهاندازی را سادهتر میکند و هم هزینههای جانبی تجهیزات را کاهش میدهد.
از نظر مشخصات فنی، فشار کاری این دوئرها بنا به نیاز مصرفکننده و نوع کاربرد، در بازهای از صفر تا ۲۹ بار قابل تنظیم و سفارش است. همچنین استفاده از دوئر بهجای تعداد زیادی سیلندر گاز فشرده، خطرات مرتبط با جابهجایی، تخلیه و بارگیری سیلندرها را بهطور محسوسی کاهش میدهد و ایمنی مجموعه را افزایش میدهد.
جمعبندی نهایی
دوئرها فقط یک مخزن نگهداری گاز نیستند؛ آنها یک راهکار مهندسیشده برای مدیریت مصرف گازهای مایع در شرایطی هستند که پایداری، ایمنی و صرفه اقتصادی اهمیت بالایی دارد. وقتی مصرف از حالت مقطعی خارج میشود و به مصرف پیوسته یا حساس میرسد، سیلندرهای گاز فشرده دیگر پاسخگوی نیاز نیستند و دوئرها وارد میدان میشوند.
ساختار دوجداره، کنترل دقیق تبخیر، فشار کاری پایدار و امکان تأمین حجم بالای گاز، باعث شده دوئرها در حوزههایی مثل مراکز درمانی، صنایع فولاد، آزمایشگاهها و صنایع غذایی به یک انتخاب استاندارد تبدیل شوند. در عین حال، انتخاب درست بین دوئر و مخزن کرایوژنیک ثابت به میزان مصرف، فضای در دسترس و برنامهریزی بلندمدت مجموعه بستگی دارد.
در نهایت، اگر دوئر متناسب با نوع گاز، ظرفیت مصرف و شرایط بهرهبرداری انتخاب شود و اصول ایمنی در استفاده از آن رعایت گردد، میتواند سالها بدون دردسر، گاز مورد نیاز را با کیفیت ثابت و اطمینان بالا تأمین کند؛ دقیقاً همان چیزی که صنایع حرفهای به آن نیاز دارند.
